PDI L4系列石英晶体振荡器

发布时间：2024-10-09 09:44:32 浏览：2123

　　PDI L4系列的石英晶体振荡器采用密封的石英晶体，提供电阻焊接的表面贴装(SMD)和通孔(Through Hole)封装，同时PDI提供了定制服务，客户可以根据自己的需求选择标准频率或定制频率，以及定制参数。

PDI L4系列石英晶体振荡器

　　规格：

Parameter		Mode
Parameter		Fundamenta	3rd 0vertona	Units
Frequency Range*?		3.200000 to 50.000000	35.000000 to100.000000	MHz
Frequency Tolerance	回+25*℃	Per Option		ppm
Temperature Range*	Operating	Per Option		℃
Temperature Range*	Storage	-55 to+125		℃
Frequency Stability	Over Operating Temperature	Per Option		ppm
Equivalent Series Resistance (Maximum)	3.200000 to 3.579000 MHz	250	N/A	Q
	3.579000 to 4.000000 MHz	150	N/A
	4.000000 to 5.000000 MHz	120	N/A
	5.000000 to 6.000000 MHz	100	N/A
	6.000000 to 7.000000 MHz	80	N/A
	7.000000 to 10.000000 MHz	60	N/A
	10.000000 to 14.000000 MHz	50	N/A
	14.000000 to 20.000000 MHz	40	N/A
	2.20.000000 MHz	30	N/A
	24.000000 to 35.000000 MHz	N/A	100
	2.35.000000 MHz	N/A	80
Drive Level(Typical)		100		uW
Shunt Capacitance(Maximum		5.0		pF
Load Capacitance (Typical)		Per Option		pF
Aging(Maximum)	Per Year	±5.0		Ppm
Seal Method		Resistance Weld
Insulation Resistance		500MQ Minimum @100Vdc±15V
*1-Not all Frequēncy/Stability/Temperature combinations are available.

　　频率范围：基础模式下3.2MHz至50MHz，第三泛音模式下35MHz至100MHz。

　　频率容差和温度范围：均根据客户选项定制。

　　频率稳定性：在操作温度范围内，保证极高的稳定性。

　　等效串联电阻：根据不同的频率范围，提供不同的最大值。

　　驱动级别和并联电容：均为100和5.0pF，确保了设备的高效运行。

　　负载电容：根据客户选项定制。

　　老化率：每年最大±5.0ppm，保证了长期稳定性。

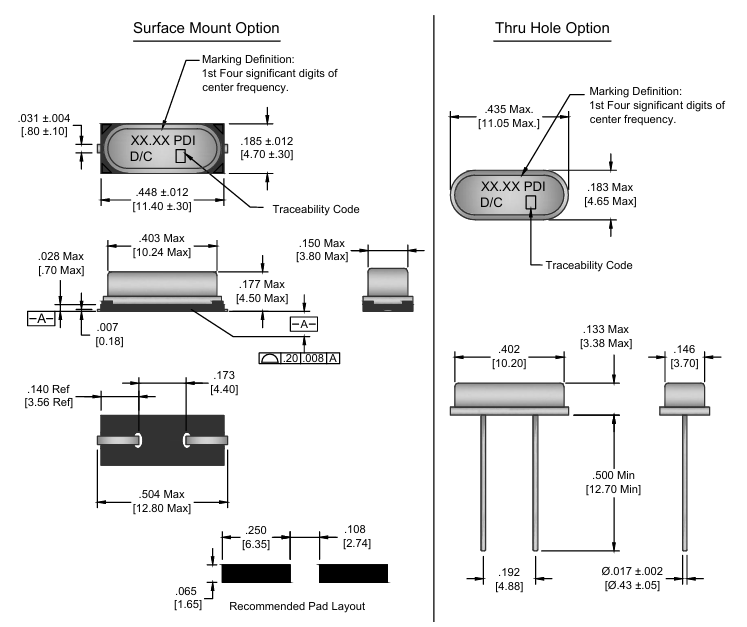

　　封装及尺寸：尺寸为11.40 x 4.70 x 4.50毫米，提供了通孔和表面贴装两种封装选项。

　　应用：

　　PDI L4系列石英晶体振荡器广泛应用于通信、医疗设备、工业控制、汽车电子和消费电子等领域。

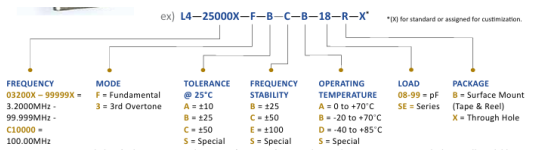

订购指南：

更多Wi2Wi（PDI）晶振晶体相关产品信息可咨询新葡萄AMG创展。
