    LS94,SST94单通道P沟道JFET开关Linear Systems

    　　LS94和SST94是由Linear Systems公司生产的单通道P沟道JFET开关，它们是Toshiba 2SJ94的直接替代品，特别适合用于超低噪声音频/声学应用。以下是这两款产品的主要特性和电气参数：

    　　主要特性：

    　　1. 高跨导(Gfs)：典型值为22 mS，表明了其在放大信号时的高灵敏度。

    　　2. 高输入阻抗(IG)：仅为1.0 nA，意味着输入端对信号源的负载非常小。

    　　3. 低电容：CRSS(源极反向转移电容)为32 pF，有助于提高高频应用的性能。

    　　4. 多种封装形式：包括TO-92、SOT-89和裸片形式，以适应不同的电路设计需求。

    　　绝对最大额定值：

    　　存储温度：-55°C至+150°C。

    　　结温工作温度：-55°C至+135°C。

    　　最大连续功耗：400 mW。

    　　栅极正向电流(IG(F))：-10 mA。

    　　最大电压：

    　　- 栅极到漏极电压(VGD)：25V。

    　　- 栅极到源极电压(VGS)：25V。

    　　电气特性(@ 25°C)：

    　　栅极到漏极击穿电压(BVGDS)：最小值为25V。

    　　栅极到源极开启电压(VGS(OFF))：0.15V至2V。

    　　漏源饱和电流(IDSS)：-30 μA至-2.6 mA。

    　　栅极工作电流(IG)：50 pA。

    　　栅源漏电流(IGSS)：1 nA。

    　　全导通跨导(Gfss)：8 mS至22 mS。

    　　漏源导通电阻(RDS(on))：75 Ω至150 Ω。

    　　共源输入电容(CISS)：105 pF。

    　　共源反向转移电容(CRSS)：32 pF。

    　　封装类型：

    　　TO-92：一种常见的小外形封装。

    　　SOT-89：表面贴装型封装。

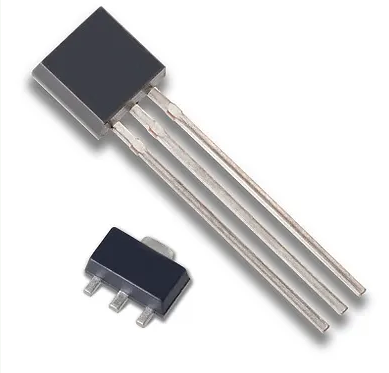

    LS94和SST94 JFET封装

    　　LS94和SST94 JFET适用于一般用途的高增益放大应用，尤其是在需要高输入阻抗和低噪声的场合。这两款JFET开关因其出色的性能和灵活性，成为了音频和声学领域中理想的选择。

    相关推荐：

    JFET双通道放大器Linear Systems

    JFET单通道放大器Linear Systems

    新葡萄AMG创展优势代理Linear Systems产品，价格优惠，欢迎咨询。

    推荐资讯

    • SMPTE数字视频巴伦TA-0751003G
      SMPTE数字视频巴伦TA-0751003G 2024-01-16 08:45:25

      PulseR为了满足1.485Gbps至3Gbps的数据速率需求推出了全新系列的高速数字视频巴伦和隔离变压器。这些组件可以连接50Ω和75Ω的单端接口到100Ω和150Ω的差分电缆。这些器件采用完全封装设计，在-55?C至+125?C的扩展温度范围内可正常工作，并符合MIL-PRF-21038的环境认证要求。其铅表面处理采用锡/铅制成，符合RoHS标准。

    • IR HiRel集成电路智能功率�？� (IPM)

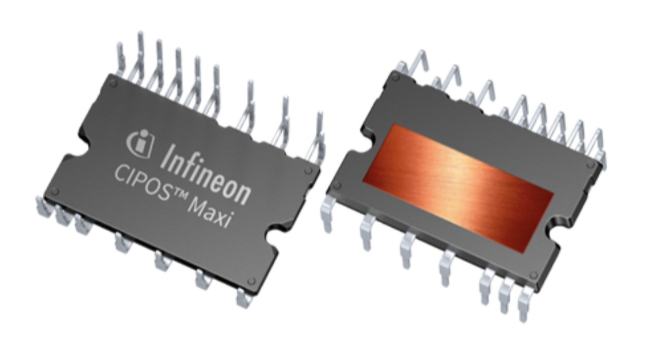

      IR HiRel集成电路智能功率�？� (IPM) 2022-02-24 17:26:44
