SL2853F CW 20W双接头隔离器RFCI

发布时间：2025-01-29 20:00:36     浏览：1418

SL2853F 是一种用于射频(RF)应用的双接头隔离器，设计用于在特定频率范围内提供高隔离度和低插入损耗。

 SL2853F CW 20W双接头隔离器RFCI

　　电气规格

　　频率范围: 2620 MHz 至 2690 MHz

　　插入损耗: 小于 0.40 dB，最大不超过 0.60 dB

　　隔离度: 最小 45 dB，典型值大于 55 dB

　　回波损耗: 最小 22 dB，典型值大于 25 dB

　　功率和温度等级

　　正向功率峰值/平均值: 最大 1000/100 瓦特

　　反向功率连续波(CW): 最大 20 瓦特

　　终端额定功率: 最大 20 瓦特

　　工作温度范围: -40°C 至 +85°C

　　存储温度范围: -40°C 至 +90°C

　　其他特性

　　隔离器法兰: 能够承受 +85°C 的温度，最大持续时间为 30 分钟。

　　引脚尺寸: 1.00 mm (0.039 英寸) 宽 x 2.5 mm (0.10 英寸) 长 x 0.20 mm (0.008 英寸) 厚

　　应用

　　这种隔离器适用于需要高隔离度和低插入损耗的射频通信系统，如无线通信基站、卫星通信和微波链路等。

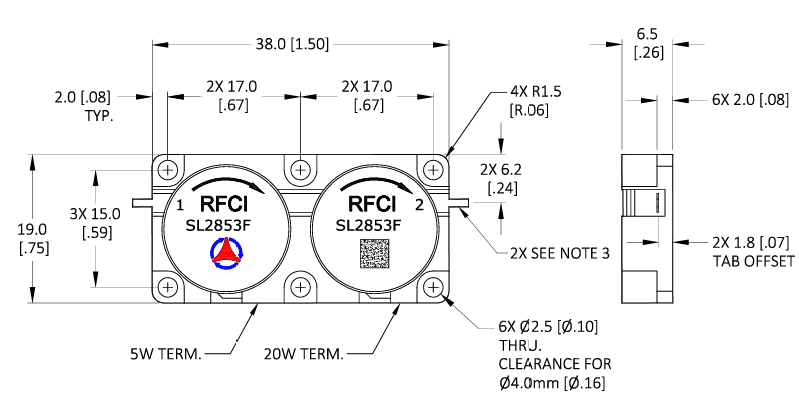

　　机械尺寸

　　总长度: 38.0 mm (1.50 英寸)

　　直径: 19.0 mm (0.75 英寸)

　　安装孔: 4 个 R1.5 mm (0.06 英寸) 的安装孔，分布在直径为 6.5 mm (0.26 英寸) 的圆周上

　　引脚偏移: 2X 1.8 mm (0.07 英寸)

　　引脚尺寸: 6X φ2.5 mm (0.10 英寸) 通孔，中心孔直径为 φ4.0 mm (0.16 英寸)

　　引脚类型: 5W 和 20W 终端

RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市新葡萄AMG创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。

推荐资讯

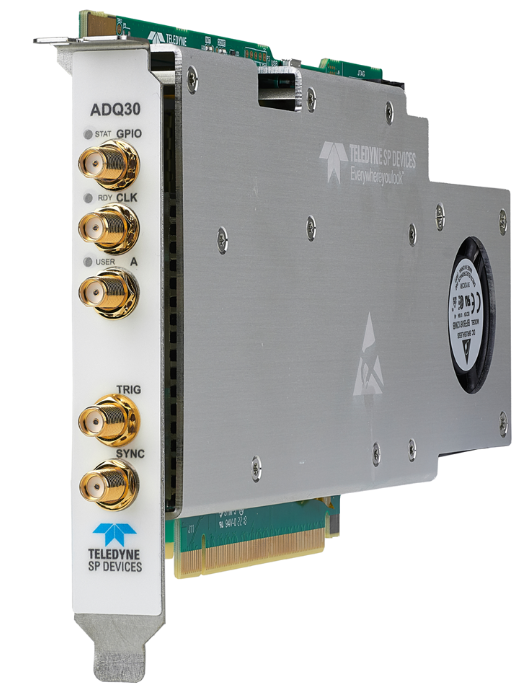

  • ADQ30高性能数字化仪Teledyne SP Devices
