    RFCI RFSL8935隔离器技术规格书

    发布时间：2026-01-09 09:11:00     浏览：258

    　　RFSL8935 是一款由 RF Circulator Isolator Inc. (RFCI) 生产的连续波(CW)隔离器 。主要应用于 8–16 GHz 的微波/毫米波系统。

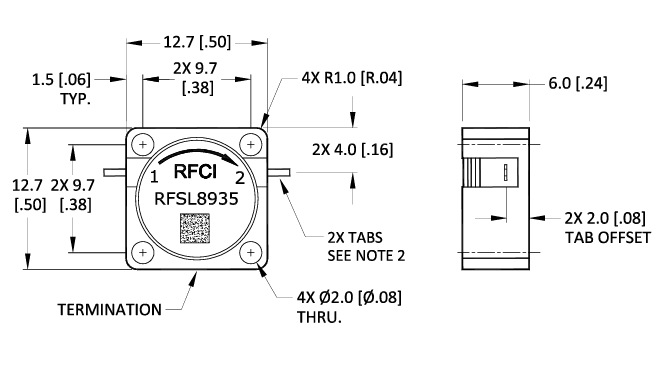

    RFCI RFSL8935隔离器RFCI RFSL8935隔离器尺寸图

    　　关键性能

    　　? 频率范围：8–16 GHz

    　　? 峰值/平均前向功率：250 W / 15 W;连续反向功率：5 W

    　　? 插入损耗：≤0.60 dB(典型)/ 0.70 dB(最大)

    　　? 隔离度：≥17 dB(典型 19 dB)

    　　? 回波损耗：≥19 dB

    　　? 工作温度 –40 ~ +85 °C，储存 –40 ~ +95 °C

    　　机械规格

    　　外廓尺寸：正方形底座，边长为 12.7 mm。

    　　厚度：6.0 mm。

    　　安装孔：配备 4 个直径为 2.0 mm 的通孔，孔距为 9.7 mm。

    　　接线片(Tabs)：包含 2 个接线片，尺寸为0.60W x 2.0L x 0.20T(mm)。

    　　偏移量：接线片偏移距离为 2.0 mm。

    　　典型应用

    　　? 雷达 T/R 组件、功放、低噪放保护

    　　? 测试仪器、微波开关矩阵

    　　? 卫星通信、5G 小基站毫米波前端

    　　使用注意

    　　? 法兰盘短时最高 +85 °C，持续高温请降额

    　　? 安装扭矩 ≤0.3 N·m，避免陶瓷开裂

    　　? 建议 PCB 预留 2×2 mm 焊盘偏移量，方便回流焊

    RFCI是一家专业生产射频(RF)环行器和隔离器的公司，产品覆盖了从50 MHz到20 GHz的频率范围，广泛应用于通信和无线基础设施。深圳市新葡萄AMG创展科技有限公司优势代理销售RFCI产品，欢迎咨询了解。
