JQL射频与微波环形器/隔离器100 MHz–120GHz五大封装选型指南

发布时间：2026-01-09 09:08:12 浏览：514

　　产品类型：涵盖同轴、嵌入式(Drop - In)、表面贴装、微带、波导等多种类型的铁氧体环形器和隔离器。

　　频率范围：从100 MHz到120 GHz，全频段覆盖 VHF、UHF、TETRA、GSM、ISM、UMTS、LTE、5G、L/S/C/X/Ku/K/Ka/E/W 波段等所有通信和雷达频段。

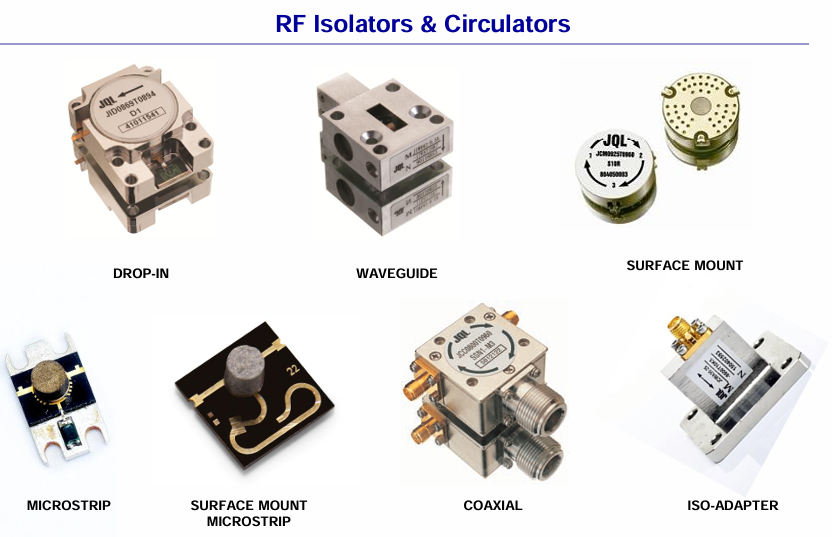

JQL环形器/隔离器

　　1.同轴环形器和隔离器

　　频率：100 MHz到28 GHz。

　　功率：平均功率高达500 W。

　　接口：N、SMA、K-Connector

　　优势：可做单结或高隔离双结结构，交货周期短，支持定制。

　　用途：基站、测试系统、大功率放大器保护。

　　2.嵌入式环形器和隔离器(Drop - In)

　　频率：100 MHz到40 GHz。

　　结构：单结或双结高隔离设计，直接焊接在腔体或 PCB 上。

　　用途：雷达 T/R 组件、大功率射频前端。

　　3.表面贴装环形器和隔离器

　　频率：350 MHz–30 GHz

　　功率：连续 200 W，脉冲 800 W

　　尺寸：X 波段仅 6.35 mm，可回流焊。

　　亮点：

　　– 5G NR、小基站、RFID 读写器专用低互调系列：

　　? UHF-RFID(840–953 MHz)：插损 0.2 dB，IMD –85 dBc，隔离 28 dB

　　? 2.4–2.6 GHz：插损 0.35 dB，IMD –85 dBc，隔离 20 dB

　　用途：高密度 Massive-MIMO、RFID 便携式读写器。

　　4.微带环形器和隔离器

　　频率：5 GHz到36 GHz。

　　功率：平均功率高达20 W。

　　尺寸：X 波段 6.35 mm，可直接集成到微波基板。

　　用途：Ka 波段相控阵雷达、点对点毫米波链路。

　　5.波导环形器和隔离器

　　频率：4.4 GHz到100 GHz。

　　功率：平均功率高达350 W。

　　波导规格：WR187、WR112、WR90、WR75、WR62、WR51、WR42、WR34、WR28、WR22、WR18、WR14、WR10。

　　高隔离度(高达28 dB)。

　　低插入损耗(如30 GHz时为0.3 dB)。

　　性能：30 GHz 插损 0.3 dB，隔离度最高 28 dB

　　用途：毫米波通信、E/W 波段雷达、射电天文。

JQL Technologies是一家领先的射频和微波设备制造商，公司主要设计和生产高性能射频/微波组件，包括滤波器、隔离器与环行器、定向耦合器、功率分配器/合路器、混合器、终端等。深圳市新葡萄AMG创展科技有限公司，优势代理销售JQL产品，欢迎咨询。
