VINCOTECH 10-PZ12NMA080SH01-M260FY三电平1200V 80A IGBT功率�？�

发布时间：2026-02-02 09:28:56     浏览：343

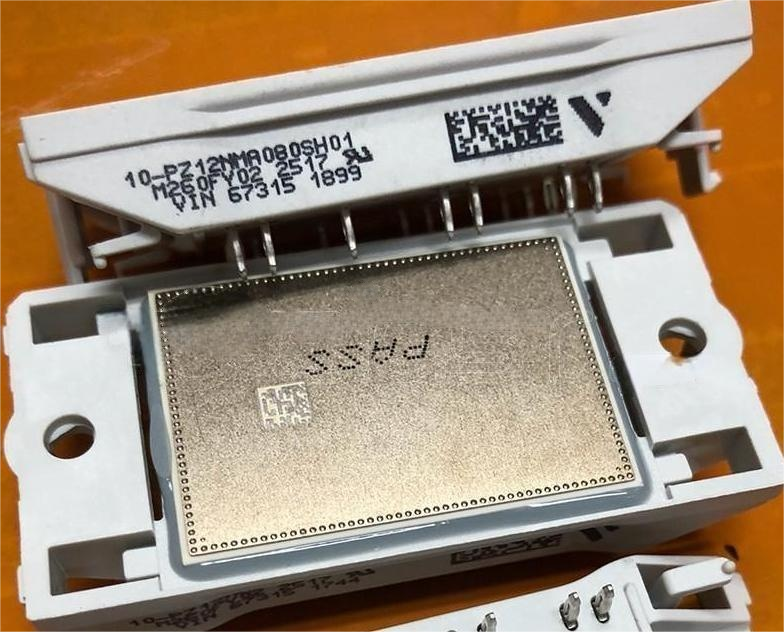

　　VINCOTECH 10-PZ12NMA080SH01-M260FY 是一款 IGBT 功率�？�(Power IGBT Module)，属于 Vincotech 的 flowMNPC 0 产品系列。此�？檎攵愿咝У缌Φ缱幼簧杓疲捎糜诙嘀止β士刂朴肽姹渖璞福缬诠夥姹淦�、UPS等高效功率转换应用。


　　核心规格参数

　　型号：10-PZ12NMA080SH01-M260FY

　　系列：flowMNPC 0

　　拓扑结构：三电平 Mixed Voltage Neutral Point Clamped (MNPC / T-型)

　　额定电压：1200 V

　　额定电流：80 A

　　芯片技术：IGBT4 HS 高速 IGBT

　　封装形式：flow 0 �？�(12 mm 高)

　　绝缘基底材料：氧化铝(Al?O?)

　　连接方式：Press-fit 引脚(插压式连接)

　　PCB 机械接口：两个卡扣装置

　　PCB占用面积：68.4 mm × 32.5 mm

　　爬电距离：≥12.7 mm

　　电气间隙：≥8.95 mm

　　绝缘电压：DC 4000V(2秒)/ AC 2500V(1分钟)

　　温度传感器：内置

　　RoHS 符合性：是(无铅 / 符合环保标准)

　　存储温度：-40°C 至 +125°C

　　工作温度：-40°C 至 150°C(结温)

Vincotech专注功率电子�？檠蟹⒂胫圃欤哺枪ひ�、新能源、电动汽车等领域。其产品涵盖4A至1800A电流范围、600V至2400V电压范围，深圳市新葡萄AMG创展科技优势代理销售Vincotech功率�？椋队裳私�。
