JQL JCD3300T3800 3.3–3.8GHz射频同轴环行器

发布时间：2026-02-02 09:44:47     浏览：332

　　JCD3300T3800是一款高性能射频同轴环行器(RF Coaxial Circulator)，由 JQL Electronics 生产，专为 3.3 GHz–3.8 GHz 微波频段应用而设计，广泛用于通信、雷达及各类射频系统中。

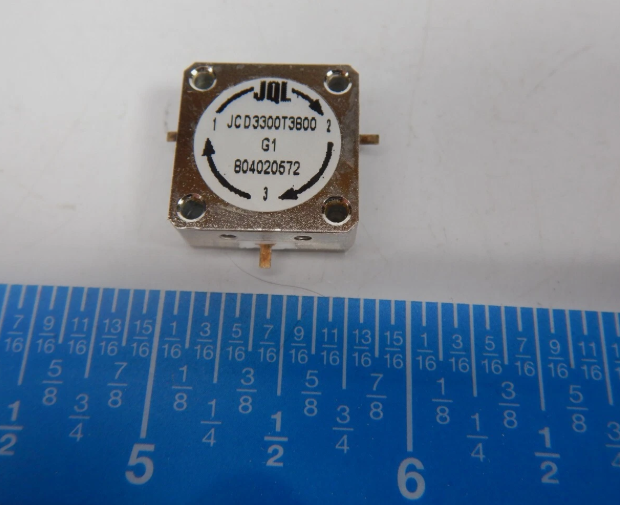

JQL JCD3300T3800 3.3–3.8GHz射频同轴环行器

　　规格参数

　　频率范围：3.300 ~ 3.800 GHz

　　插入损耗：0.30 dB (-40~+85°C) / 0.40 dB (+85~+105°C)

　　回波损耗：20 dB

　　隔离度：20 dB

　　电压驻波比 (VSWR)：1.22

　　阻抗： 50 Ω

　　正向/反向功率：100/100/640 W

　　平均功率：100 W

　　工作温度：-40°C ~ +85°C

　　连接器类型：带状线 (Stripline)

　　安装类型：Drop In(嵌入式)

　　典型应用

　　无线通信基站(如 4G / 5G 微波系统)

　　雷达系统

　　射频功率放大器保护

　　微波测试与测量设备

　　各类射频前端与收发系统

JQL Technologies是一家领先的射频和微波设备制造商，公司主要设计和生产高性能射频/微波组件，包括滤波器、隔离器与环行器、定向耦合器、功率分配器/合路器、混合器、终端等。深圳市新葡萄AMG创展科技有限公司，优势代理销售JQL产品，欢迎咨询。
