- 产品详情
描述:
Connor-Winfield的Txxx和TVxxx系列是5x7mm TCXO和VCTCXO产品，具有出色的频率稳定性和低相位噪声。通过使用模拟温度补偿，这些产品能够在商业和工业温度范围内保持地层3级温度表±0.28 ppm。可在4-垫或10-垫表面安装足迹。
这些产品专为IEEE 1588 PTP和同步以太网等应用而设计。所有模型将满足±4.6 ppm的精度为二十年。

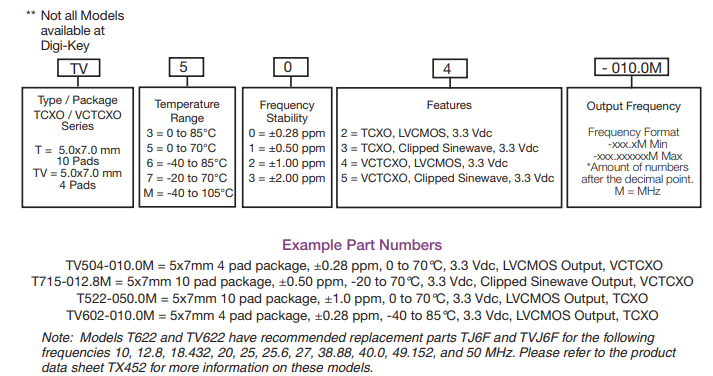

订购信息：
VCTCXO压控温补晶振
零件编号 | 产品类型 | 逻辑系列 | 包 | 频率稳定性 | 频率容差 | 频率校准 | 电源电压 | 频率范围 | 温度范围 | 拉力范围 | 关键词 |
T3x4 VCTCXO | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 40 MHz | 0 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
T3x5 VCTCXO | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 40 MHz | 0 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
T5x4 VCTCXO | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 40 MHz | 0 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
T5x5 VCTCXO | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3 伏直流电 | 6.4 至 40 MHz | 0 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
T604 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 6.4 Mhz 至 50 MHz | -40 至 85°C | +/-10ppm | 家庭基站， 测量， 仪器仪表， RTC， G.813Opt 1 |
T6x4 VCTCXO | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 6.4 至 54 MHz | -40 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
T6x5 VCTCXO | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 54 MHz | -40 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
T7x4 VCTCXO | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 54 MHz | -20 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
T7x5 VCTCXO | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 54 MHz | -20 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
TV5x4 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 6.4 MHz 至 40 MHz | 0 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
TV5x5 | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 6.4 MHz 至 40 MHz | 0 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
TV6x4 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 6.4 MHz 至 40 MHz | -40 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
TV6x5 | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 6.4 MHz 至 40 MHz | -40 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
TV7x4 VCTCOX | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3Vdc | 6.4 至 40 MHz | -20 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
TV7x5 VCTCXO | VCTCXO | Clipped Sinewave | SM 5x7毫米 | +/-0.28ppm 至 +/-1.0ppm | +/-4.6ppm | +/-1.0ppm | 3.3 Vdc | 6.4 至 40 MHz | -20 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |

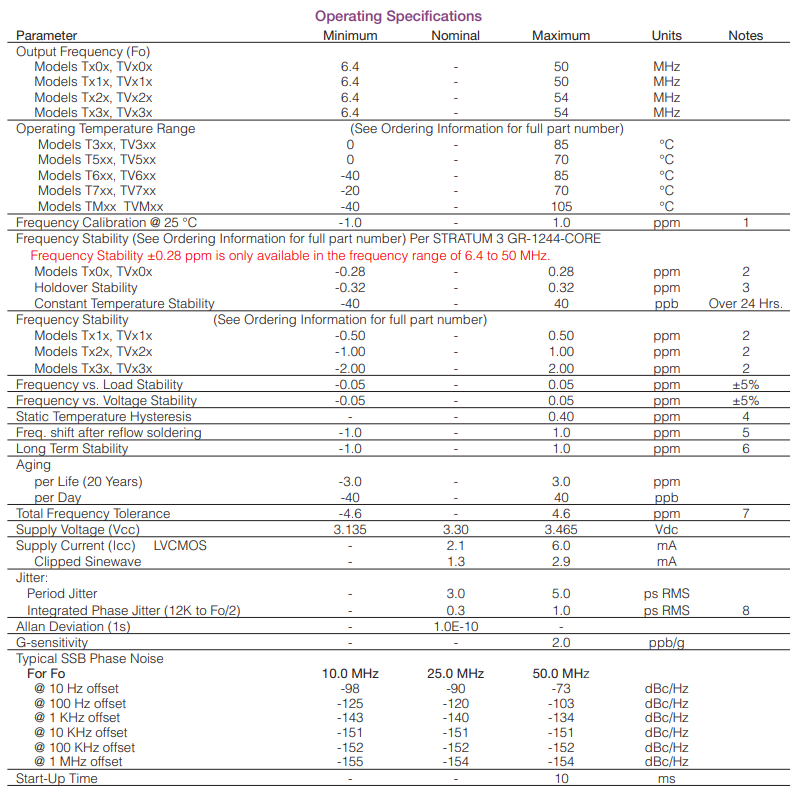

特点:
?频率稳定性可用:
+/-0.28 ppm(6.4至50 MHz)
+/-0.50 ppm(6.4至50 MHz)
+/-1.00 ppm或+/-2.00 ppm(6.4至54 MHz)
?温度范围:
0 ~ 85℃，0 ~ 70℃，-40 ~ 85℃，-20 ~ 70℃或-40 ~ 105℃
?可用包:
T -系列:5 x 7mm - 10垫
电视-系列:5 × 7mm - 4 Pad
?3.3 Vdc操作
?输出逻辑:LVCMOS或剪切正弦波
?固定频率- TCXO
?电压控制- VCTCXO
?低抖动<0.50 ps RMS
?相位噪声低
?三状态启用/禁用:(仅限T型系列)
?磁带和卷轴包装
?符合RoHS标准/无铅
应用:
?IEEE 1588应用
?同步以太网从时钟，ITU-T G.8262 EEC选项1和2
?符合地层3,GR-1244-CORE和GR-253-CORE
?无线通信
?小细胞
?测试和测量
?全球定位系统
