描述:
康诺-温菲尔德的TBxxx和TVBxxx系列是5x7mm TCXO和VCTCXO产品，具有卓越的频率稳定性和低相位噪声。与我们的Txxx / TVxxx系列类似，这些设备在温度下更安静，更平稳，并且可以在更高的频率下使用。
采用最新的模拟TCXO技术，TBxxx和TVBxxx系列具有改进的相位噪声和频率稳定性性能，并提供4衬垫或10衬垫表面安装足迹。这些产品专为IEEE 1588 PTP和同步以太网等应用而设计。

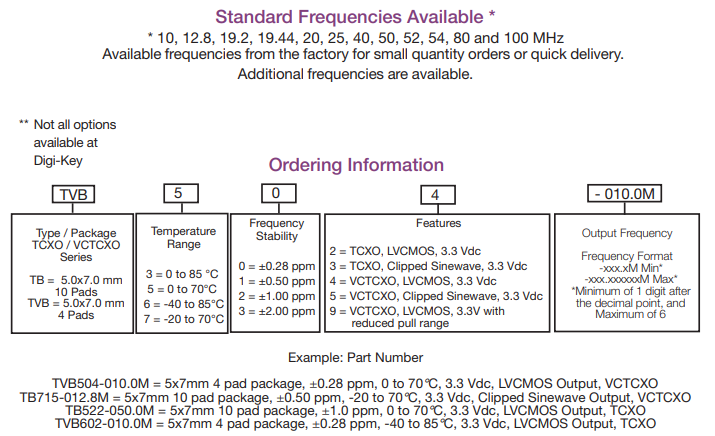

订购信息：
| 零件编号 | 产品类型 | 逻辑系列 | 包 | 频率稳定性 | 频率容差 | 频率校准 | 电源电压 | 频率范围 | 温度范围 | 拉力范围 | 关键词 |
| TB314 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.5ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 10 Mhz 至 100 MHz | 0 至 85°C | +/-10ppm | GPS |
| TB514 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.5ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 10 Mhz 至 100 MHz | 0 至 70°C | +/-10ppm | GPS |
| TB524 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-1.0ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 10 Mhz 至 100 MHz | 0 至 70°C | +/-10ppm | 家庭基站， 测量， 仪器仪表， RTC， G.813Opt 1 |
| TB604 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-0.28ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 10 Mhz 至 50 MHz | -40 至 85°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
| TVB524 | VCTCXO | LVCMOS公司 | SM 5x7毫米 | +/-1.0ppm | +/-4.6ppm | 不适用 | 3.3Vdc | 10 Mhz 至 100 MHz | 0 至 70°C | +/-10ppm | IEEE1588、STRATUM3、G.8262、G.812选项 IV |
特点:
?频率稳定性可用:
+/-0.28 ppm(10至50 MHz)
+/-0.50 ppm， +/-1.00 ppm或+/-2.00 ppm
(10至100mhz)
?温度范围:
0 ~ 85℃，0 ~ 70℃，-40 ~ 85℃或-20 ~ 70℃
?可用包:
TB -系列:5 x 7mm - 10垫
TVB -系列:5 × 7mm - 4衬垫
3.3 Vdc操作
?输出逻辑:LVCMOS或剪切正弦波
?固定频率- TCXO
?电压控制- VCTCXO
?低抖动<0.50 ps RMS
?相位噪声低
?三状态启用/禁用:(TB -型号系列仅限)
?磁带和卷轴包装
符合RoHS标准/无铅
应用:
?IEEE 1588应用
?同步以太网从时钟，ITU-T G.8262 EEC选项1和2
?符合地层3,GR-1244-CORE和GR-253-CORE
?无线通信
?小细胞
?测试和测量
?GPS应用
