DOCAT052F-050.0M振荡器Connor-Winfield

发布时间：2024-05-16 09:27:53 浏览：3291

　　Connor-Winfield的DOC系列振荡器是高精度OCXO/OCVCXO振荡器，适用于蜂窝基站、测试设备、同步以太网和VSAT应用。这些振荡器具有异常精确的频率稳定性，可以在商用、扩展商用或工业温度范围内提供±20 ppb到±100 ppb的稳定性。具有CMOS输出和可选的电子频率调谐功能，同时还拥有出色的相位噪声特性，满足严格的要求。

DOCAT052F-050.0M振荡器Connor-Winfield

　　DOC系列的产品特点包括3.3Vdc操作，SMT封装，提供的频率稳定性范围为±20 ppb、±50 ppb或±100 ppb，可选的温度范围为0至70°C、-20至75°C或-40至85°C，低相位噪声，可选的电子频率调谐，并符合RoHS标准/无铅要求。

　　此外，DOC系列还有多种封装尺寸(如9x14mm)和不同的输出频率(如10.0 MHz、20.0 MHz等)，具体取决于客户的订购信息。这些特点和性能使得Connor-Winfield的DOC系列振荡器成为各种高要求应用领域的理想选择。

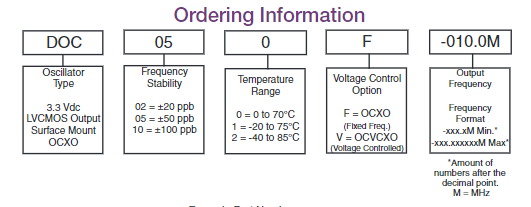

订购指南：

Connor-Winfield振荡器订购指南

规格参数：

Absolute Maximum Ratings

Parameter

Minimum

Nomina

Maximum

Units

NofeS

Storago Temperature

-55

25

℃

Supply Vutage.3.3 Vde (Vec

0.5

4.5

Vde

Supply Vaitage -5.0 Vde (Vcc)

0.5

7.0

Vdc

Cantrol Woltage (Vc)

0.5

Vec+0.5

Vdc

Operating Specifications

Parameter

Minimum

Nominal

Mxiwm

Units

Notes

Center Frequengy;(Fo)

10,128,19.44,20 or 25

MHz

Frequency Stabilny vs.Change in Temperature:(See Ordering Informahion)

Stablity Code 02

20.0

20.0

PPb

Stablity Code 05

50.0

50.0

ppb

Stablity Code 10

-1000

100.0

2b

Operafing Temperature Rangoc (See Ordering Infomation)

emperature Code 0

70

℃

TemperateCg

20

75

Temperatn Corin

-40

85

℃

Frequency Caltbration;

-1.0

1.0

Epm

2

Frequency Stability ws Load

20

20

ppb

±5%

Frequency Stability ws Woltage

20

20

ppb

±5%

Aging:Daily:

-10

10

pbNday

3

Aging:First Year.

-300

300

ppb

3

Total Frequancy Tolerance (20 Years)

4.60

4.60

Bpm

4

Supply Woltago:(Vec)

3.13

3.30

3.47

Wde

进5

Power Consumptian:Vcc =Nominal Voltage

Turn On

30

w

Steady State 25℃

1.3

Phase Jitter:(EW:12 KHz o Fo/2

0.5

1.0

ps FMS

Short Term Stablity

1.0E-9s

Start-Up Time:

ms

Warm Up Time Within Specilicaticn @25℃

60

8

Warm Up TimeWithin Specficaticn o -40^℃)

90

8

CMOS Output Characteristics

Parameter

Minimum

Nominal

xntm

Units

Notes

Loaxi

5

pF

5

tout yoltage

3.3 Vd:Models High (voh

2.70

V

Low (Wal)

0.30

Duty Cycle at 50%of Voc

45

50

55

%

Hise /Fal Time:10%to 90%

6.5

ns

Phase Noise Characteristics

Typical Phase Noise for DOC050F-010.0M

Parameter niw

Nominal aximum

Units Notes

1 Hr dftset

67

dBCHz

u10 Hz offset

-100

dBC/Hz

100 Hz cllset

-130

dBC/Hz

41KHz offset

-148

dBC/Hz

10 KHz o#s

-154

dBC/Hz

①100 KHz allset

-155

dBC/Hz

Cx207

OCVCxO Input Characteristics (Optional)

Parameter

Minimum

Nominal

Maximum

Units

Modi

Control Voltage Range:

0.30

1.65

3.0

V

6

FreauencyPu g

+10.0

PPm

7

Input lmpedance

100K

Ohms

Lneanty

±5

%
