20W C波段BUC：Norsat ELMTBC020-SN

发布时间：2025-12-25 09:11:31     浏览：294

　　Norsat ELMTBC020-SN 是一款 20 W、C 波段室外型 Block Upconverter(BUC)，主要面向 VSAT、卫星新闻采集(SNG)等上行链路场景。

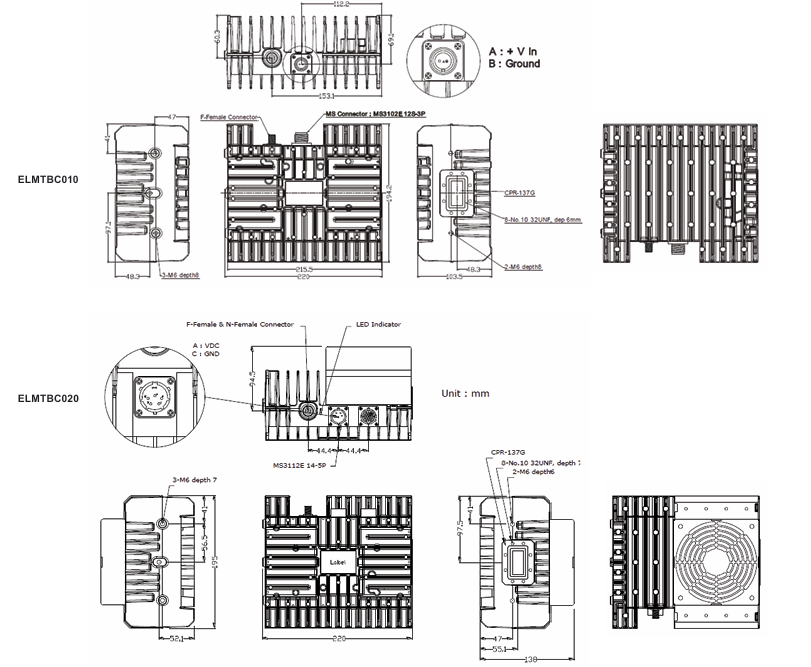

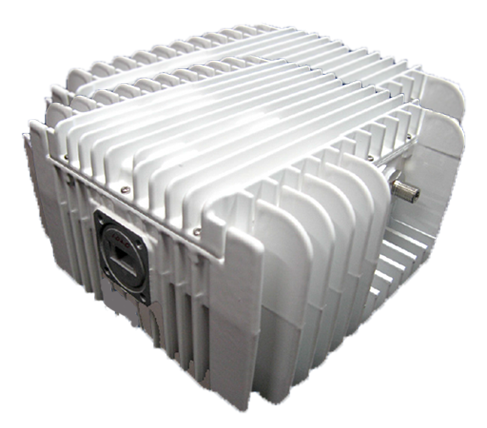

Norsat ELMTBC020-SNNorsat ELMTBC020-SN框架图

　　频率与增益

　　输出频率：5.850 – 6.425 GHz(标准 C 波段)

　　输入中频：950 – 1 525 MHz(L 波段)

　　本振：4.90 GHz

　　小信号增益：~60 dB(典型)

　　增益平坦度：≤1.5 dB(54 MHz 内);≤4 dB(全波段)

　　功率与线性

　　额定输出功率：20 W / 43 dBm(饱和)

　　P1 dB：≥43 dBm

　　带内杂散：≤-60 dBc;带外杂散：≤-50 dBc

　　接口与供电

　　射频输入：N 型(50 Ω)

　　射频输出：CPR-137G 波导(可选法兰)

　　监控/供电：单根 Ethernet/MS 线，+85 – +265 V AC 宽压供电，内置 RS-485/232 远程 M&C

　　环境与机械

　　工作温度：-40 °C – +60 °C

　　湿度：100 % 冷凝

　　防护等级：IP54

　　尺寸/重量：≈ 220 × 195 × 138 mm，约 3.8 kg(不含安装件)

　　典型应用

　　便携式 VSAT、车载动中通、应急通信、小型 SNG 上行

　　可快速与 1.0 – 1.8 m C 波段天线配套，实现 2 – 8 Mbps 上行链路

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市新葡萄AMG创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
