Norsat 1021XRTFH 2W Ku波段非反相BUC

发布时间：2025-12-25 09:07:52     浏览：249

　　Norsat1021XRTFH 是一款 2 W Ku 波段非倒相 BUC，体积小、重量轻、低噪声，可提升系统容量百倍，专为基站回传、油气监控、车载/海事便携站等苛刻 VSAT 场景设计。

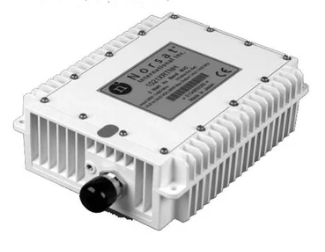

Norsat 1021XRTFH 2W Ku波段非反相BUC

　　规格

　　Output frequency： 14.00 to 14.50 GHz

　　Input frequency ：950 to 1450 MHz

　　Output P1dB minimum： 33.0 dBm

　　L.O. frequency： 13.05 GHz

　　Input VSWR maximum： 2.0 : 1

　　Output VSWR maximum： 2.1 : 1

　　Phase noise (SSB) maximum：

　　-70 dBc/Hz at 1 kHz

　　-80 dBc/Hz at 10 kHz

　　-90 dBc/Hz at 100 kHz

　　External reference signal frequency： 10 MHz

　　Power requirements ：+14.5 to +24V supplied through center conductor of IF cable

　　Power consumption maximum： 26 W

　　Dimensions：

　　176 (L) x 124 (W) x 52 (H) mm

　　(6.9 x 4.9 x 2.0 in)

　　Weight： 1.8 kg / 4.0 lb

　　External reference level： -5 to + 5 dBm

　　10 MHz external reference

　　phase noise maximum：

　　-125 dBc/Hz at 100 Hz

　　-135 dBc/Hz at 1 kHz

　　-140 dBc/Hz at 10 kHz

　　Gain (including variation over temperature and frequency)： 50 dB min，60 dB max

　　Gain stability over temperature ±2.25 dB at any constant frequency

　　Gain stability in-band at any constant temperature：

　　±1.0 dB in any 54 MHz band

　　±2.25 dB over full 500 MHz band

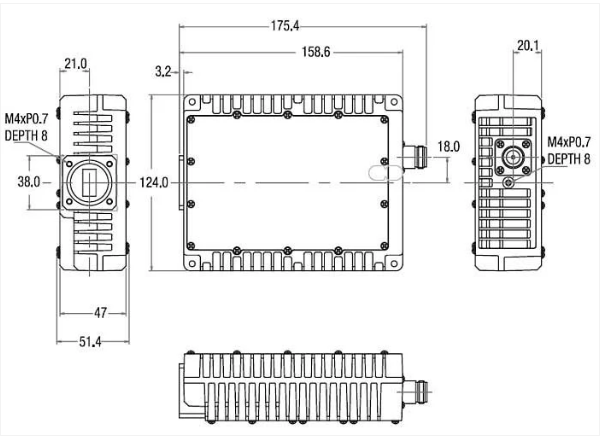

Norsat 1021XRTFH尺寸图

Norsat公司是通信解决方案的提供商，公司的产品线包括微波组件、便携式卫星系统、海上解决方案、远程网络解决方案以及设备融资，Norsat的产品和解决方案广泛应用于政府、军队、交通、资源和海洋产业等多个领域。深圳市新葡萄AMG创展科技有限公司，优势代理销售Norsat产品，欢迎咨询。
